Закрытие оптического терминала

Чтобы удовлетворить спрос на модернизацию оптоволоконной сети и оптимизировать оптическое закрытие, закрытие оптического терминала является решением для волоконно-оптической инфраструктуры нового поколения, особенностью конструкции оптического терминала является оснащение водонепроницаемым оптическим адаптером на оптическом закрытие, что влияет на быстрое обслуживание и подключение и снижает риск повреждения волокна в процессе обслуживания.

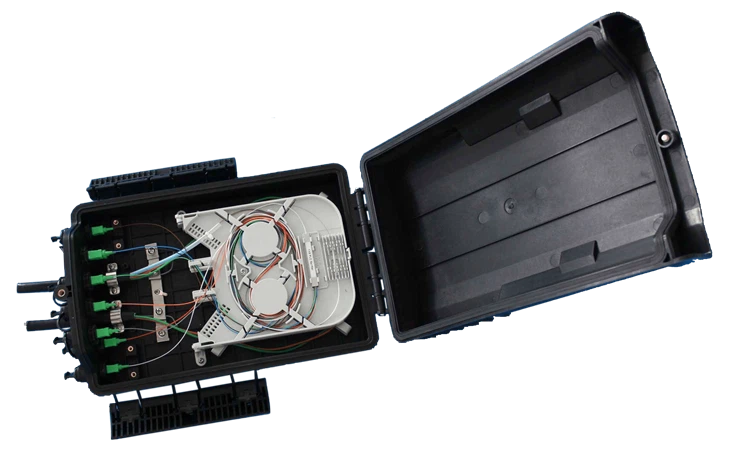

Оптическая заглушка модели LPTC-03 представляет собой тип заглушки оптического терминала, который разработан с двумя портами для оптического кабеля для входа оптоволоконного кабеля диаметром до 12 мм, а для выхода отводного кабеля эта заглушка для оптического терминала оснащен 8 шт. водонепроницаемым симплексным адаптером SC для подключения ответвительного кабеля типа SC.

Для управления оптоволоконным кабелем этот оптический терминал поддерживает сращивание до 48 жил оптического волокна и позволяет установить 1 шт. оптического разветвителя ПЛК 1x4 или 1x8, конструкция внутреннего управления волокном соответствует требованиям радиуса изгиба волокна и всех оптических волокна защищены должным образом.

Эта заглушка изготовлена ​​из пластика отличного качества и способна защищать от факторов окружающей среды, таких как устойчивость к ультрафиолетовому излучению, удары и температура, в то время как эта оптическая заглушка имеет класс защиты IP 65, что подходит для наземного и воздушного применения.

1. Подготовьте неразрезанные кабели, откройте крышку и освободите фиксатор оптического кабеля и заглушку кабеля с помощью отвертки.

2. Накройте неразрезанный кабель петлевой заглушкой. Установите кабель, закрепите CSM на креплении CSM, оптический кабель на креплении для кабеля и петлевую кабельную вилку. Смотайте оставшееся волокно на дно коробки, вставьте кабель в буферную трубку и закрепите нейлоновой кабельной стяжкой. Вставьте волокно в лоток для сращивания.
Внимание: Если диаметр кабеля меньше 12 мм, используйте герметизирующую ленту для увеличения его диаметра.

3. Установите разветвитель 1x8 на держатель разветвителя. Сращивайте входное волокно разветвителя с оптическим волокном и выходными разъемами на переходниках. Сверните оставшиеся волокна в лоток для сращивания.

4. Соедините пигтейл с разъемами.

Проверка герметичности закрытия

① Убедитесь, что волокна в лотке для сращивания сращены и правильно установлены. Радиус изгиба волокна соответствует техническим требованиям.
② Внутренние фиксирующие устройства затянуты.
③ Контролируйте количество герметизирующей ленты в надлежащем диапазоне.
④ Уплотнительный фитинг установлен аккуратно и ровно. Если нет, выровняйте его с помощью герметизирующей ленты.

Если у вас есть какие-либо вопросы или предложения, пожалуйста, не стесняйтесь обращаться к местному поставщику или свяжитесь с нами. Мы предоставим вам лучшие услуги вовремя.
